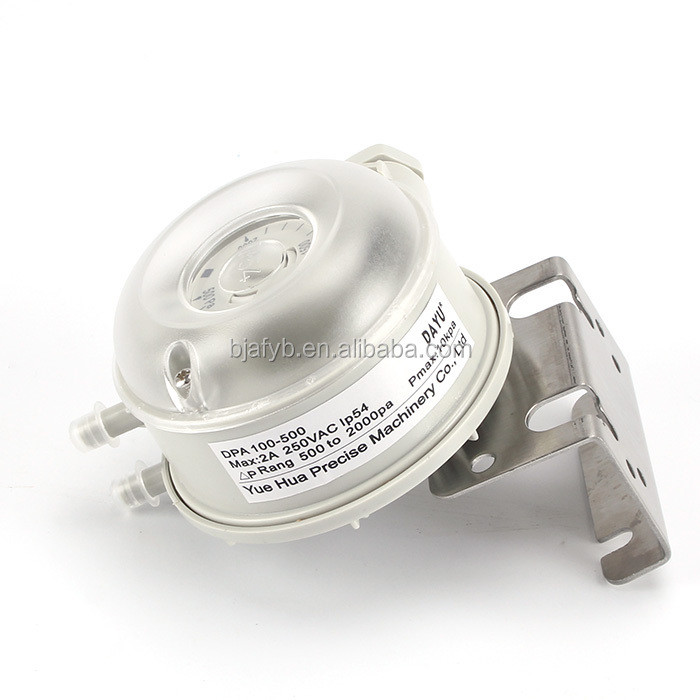

20-200Pa 30-300Pa 50-500Pa Дифференциальный переключатель давления

Выключатель разницы давления контролирует состояние фильтра, вентилятора и воздушного потока в воздуховоде.Выключатель разницы давления воздушного потока используется для воздуха в системе кондиционирования или вентиляции., такие как чистое помещение, интеллектуальный фильтр кондиционера вентилятора здания, защита окружающей среды, управление вентилятором и вентилятором, управление фильтром и вентилятором, управление жидкостью и уровнем, управление потоком газа.

Также не горючий газ и не коррозионный газ фильтр мониторинга и переключателя потока

Характеристика:

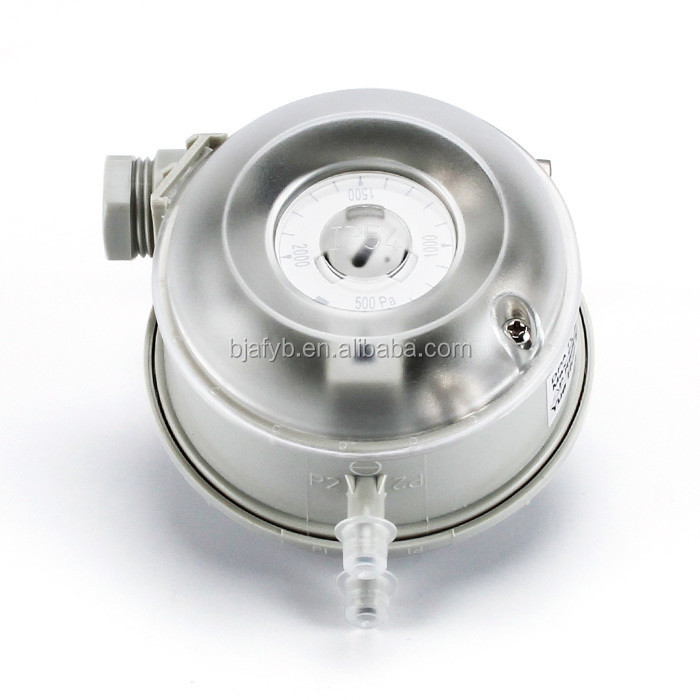

Через ручку диапазон разницы давления может быть свободно настроен, что полностью отвечает требованиям тревоги разницы давления фильтрующего экрана блока AHU.Высокотемпературный газоустойчивый пленочный материал обеспечивает чувствительное действие при небольшой разнице давления. Однопольный двойной переключатель позволяет пользователю свободно выбирать, использовать обычно открытые или обычно закрытые узлы. Установка проста. Верхний крышка требует только фиксированного винта,и комбинированная поддержка удобна для вертикальной и горизонтальной установкиСредняя температура находится в диапазоне -15 / + 60 °C. Производственная калибровка bo603 осуществляется при комнатной температуре, а также устанавливается вблизи комнатной температуры.Конденсация водяного пара может возникнуть в системе с высокой влажностью. При установке обратите внимание на направление спуска сотовой сотовой сотовой розетки. Под давлением соединение и проводка: 2 пластиковых трубы (P1 и P2),P1 к концу высокого давления (отметка "+") P2 к концу низкого давления (отметка "-").

Описание схемы проводки:

Фактическая разница давления меньше установленного значения, и контакты 1-2 включены. Если фактическая разница давления больше установленного значения, контакты 1-3 включены.

вопросы, требующие внимания:

Если установка переключателя дифференциального давления не соответствует вышеуказанным инструкциям, а оба порта расположены вниз,разница давления обнаружения в точке переключения будет отклоняться на 20 Pa, который в основном определяется принципом дифференциального переключателя давления (очень тонкая пленка газа в дифференциальном переключателе давления будет разделена внутри на две камеры,если пленка газа установлена не вертикально, а горизонтально, самообладание самой газовой пленки будет влиять на обнаружение разницы давления газа).

Избегайте удара током или повреждения оборудования.

Перед использованием необходимо завершить подключение провода и проверить состояние подключения. Неправильное проводка может привести к постоянному повреждению этого устройства.

Перед использованием монтажное отверстие пластиковой трубы пробивается, а крепление "Z" устанавливается на месте (стандартная конфигурация).

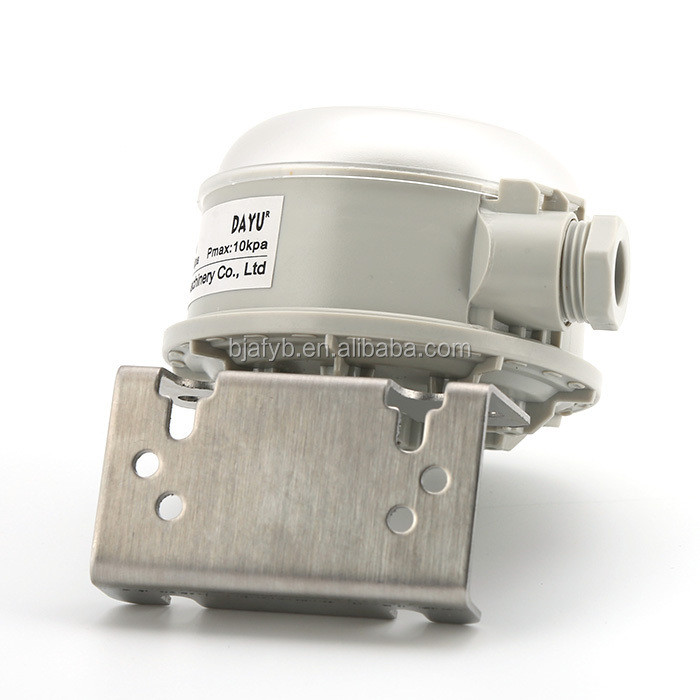

Убедитесь, что на поверхности сборки вибрации минимальные или отсутствуют, а переключатель может быть непосредственно закреплен на трубопроводе, нагревателе или панели.

Знак расположения подключения под давлением: + (высокое давление) и - (низкое давление или статическое давление)

Технические параметры:

Максимальное давление: 10 КПА

Средство давления: воздух, негорючий и не коррозионный газ

Уровень защиты: IP54

Электрическое соединение: соединитель ампера или винтовой терминал

Мощность переключателя: 1,5A (0,4A) / 250VAC

Направление установки: вертикальное (стандартное направление установки)

Допустимая рабочая температура: - 20 - + 85 °C

Минимальное исходное давление: стандартное: 20 Па; регулируемая точка регулирования и просвет

Температура хранения: - 40-85 °C

Минимальный стартовый просвет: 10Pa (диапазон: 20 ~ 30Pa)

Материал мембраны: Кремний

Диаметр трубы из пластика: Φ 6,2 мм; цикл эксплуатации: > 100000 раз

Вес: 100 г

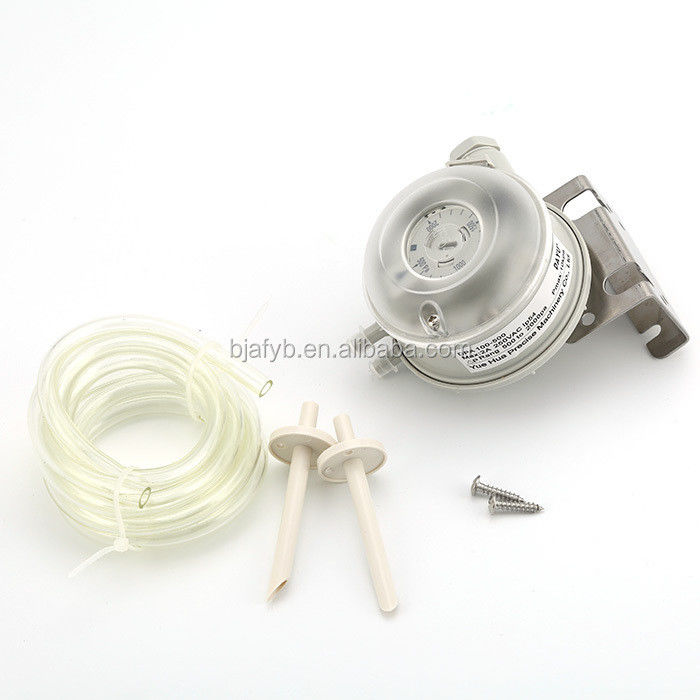

Аксессуары силиконовый шланг длиной 2 м

2 соединения с крепежными винтами

Два самонажатия винтов для монтажа корпуса

3 винтовых терминала для внешних проводов

Спецификация и модель:

Диапазон давления модели заказа

AF604-200 20-200Pa

AF604-300 30-300pa

AF604-500 50-500Pa

AF604-1000 100-1000pa

AF604-2000 500-2000Pa

AF604-2500 1000-2500Pa
